Sta je na het boren met een voorgeboorde kamer en vraag je je af hoe je die snel, stabiel en zonder schokken kunt uitwerken? Helicoïdaal frezen is dan vaak de veiligste en efficiëntste stap. Je gereedschap daalt spiraalvormig in en blijft constant in snede, waardoor de belasting voorspelbaar blijft en de afwerking netter wordt.
In dit artikel leg ik uit wat helicoïdaal frezen is, wanneer je het inzet ten opzichte van trochoïdaal frezen en hoe je parameters kiest. Je krijgt praktijkadviezen uit mijn werkplaats, plus een compacte tabel en een eenvoudige workflow in CAM. Zo kun je morgen al slimmer verspanen.
Wat is helicoïdaal frezen?

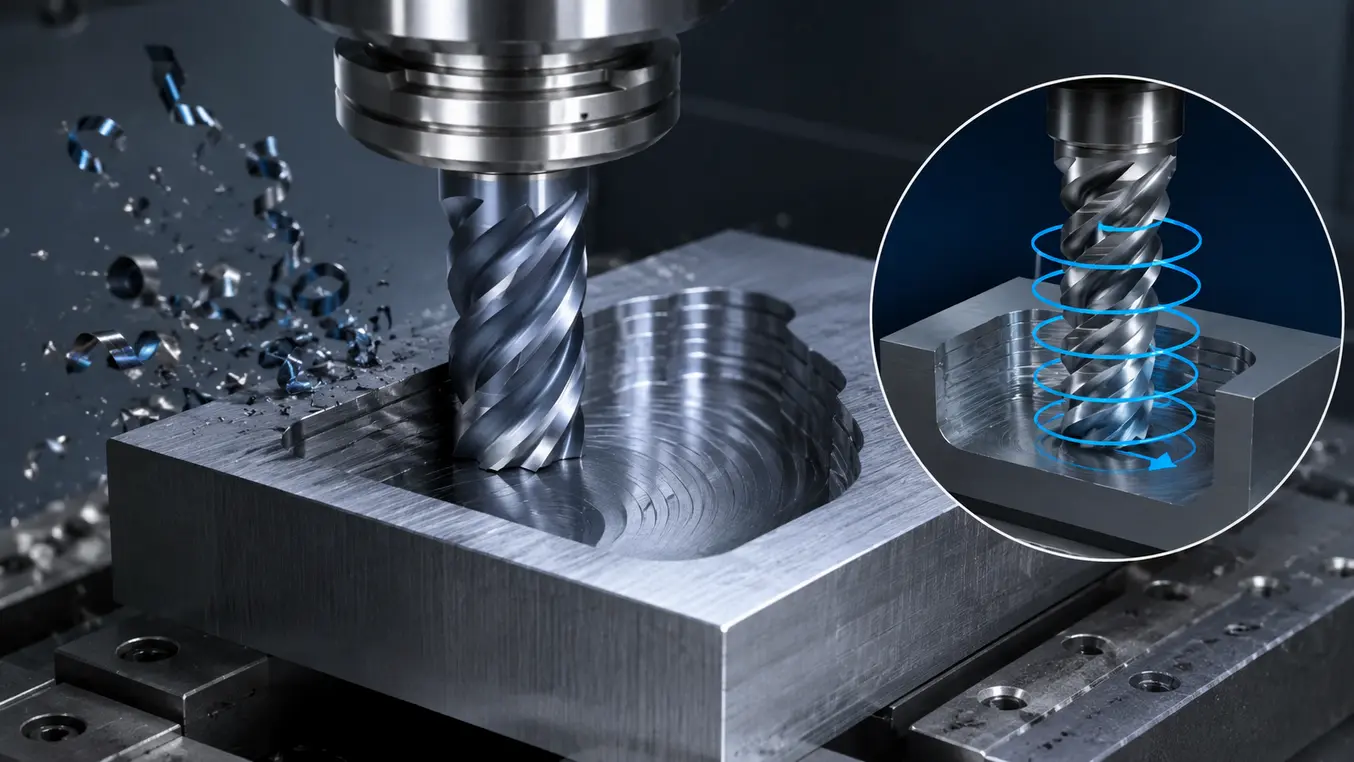

Bij helicoïdaal frezen beweegt de frees in een spiraal omlaag, terwijl de snede continu materiaal neemt. Het grote voordeel is een zachte, gecontroleerde intrede zonder plotse belastingpieken. Zeker in harde of brosser materiaalsoorten voorkomt dit bramen, trillingen en gebroken frezen.
Uit mijn ervaring als aannemer met een goed uitgeruste werkplaats gebruik ik helicoïdaal frezen vooral om na het boren een kamer vlak en maatvast te maken. Het is ook een prettige manier om veilige toegang te creëren vóór je een dynamische of HPC-ruwstrategie start.
Helicoïdaal versus trochoïdaal
Trochoïdaal frezen gebruikt een rollende, wielachtige baan met kleine radiale inname en hoge axiale inzet om materiaal razendsnel en koel te verwijderen. Helicoïdaal frezen is specifieker: het is de spiraalvormige intrede of het opdiepen van een kamer. In de praktijk combineer je ze vaak binnen één programma voor snelheid én stabiliteit.
Voordelen en aandachtspunten
Helicoïdaal frezen geeft een constante spaandikte, minder warmteinbreng en een voorspelbare krachtenloop. Let op voldoende spaanafvoer, vooral bij diepe kamers. Kies een spoed per omwenteling die je machine-dynamiek aankan en bewaak de minimale snijsnelheid aan de omtrek van de spiraal.
| Strategie | Pluspunt | Beste inzet |
|---|---|---|
| Helicoïdaal | Schokarme intrede | Ingangen, kamers, diepe pockets |
| Trochoïdaal | Maximale afname | Ruwen langs contouren en sleuven |
| HPC spiraal | Hoge proceszekerheid | Voorfrezen in lastig materiaal |
Praktische parameters en gereedschap
Als vuistregel start ik met Ae 8–20% van de freesdiameter en Ap tot 1,0–1,5×D, afhankelijk van stijfheid en materiaal. Kies een spoed die de belasting constant houdt, en pas de voeding aan op het effectieve aantal snijkanten. Variabele spiraal en ongelijke vertanding dempen trillingen in staal en rvs, drie- of viersnijders lopen vaak mooi in aluminium.
Controleer toerental en voeding met een betrouwbare bron. Handig naslag vind je bij ons onder toerentallen en voedingen, en voor materiaaltips zie frezen in metaal. Oriënteer je breder op basiskennis bij boren en frezen om fouten te voorkomen.
Workflow in CAM
- Kies helicoïdaal intreden met passende spoed en radius, zet een lichte overlap om treden te vermijden.
- Beperk Ae, verhoog Ap, en activeer adaptieve voeding bij krappe bochten.
- Plan chip-evacuatie: koelmiddelrichting of lucht, zeker bij diepe kamers.
- Simuleer zijaanzicht en controleer gereedschapsweg op constante belasting.
Met deze stappen zie je direct rustiger loop, gelijkmatiger slijtage en een nettere bodem.
Conclusie
Helicoïdaal frezen is de meest zekere manier om gecontroleerd in materiaal te dalen en kamers maatvast te bewerken. Door een kleine radiale inname, voldoende axiale diepte en een passende spoed houd je de krachten voorspelbaar. Combineer het waar zinvol met trochoïdaal of HPC-strategieën en je wint zowel tijd als standtijd. Begin conservatief, evalueer de spanen en schaal daarna verantwoord op.
Veelgestelde vragen over helicoïdaal frezen
Wanneer kies ik helicoïdaal frezen in plaats van trochoïdaal frezen?
Kies helicoïdaal frezen voor gecontroleerde, schokarme intrede of het uitwerken van kamers en diepe pockets. Trochoïdaal frezen gebruik je vooral voor snel ruwen langs vrijevormcontouren met kleine radiale inname. In veel programma’s start je helicoïdaal, en schakel je daarna over op trochoïdaal voor maximale materiaalafname.
Welke basisinstellingen werken goed voor helicoïdaal frezen?
Begin met Ae 8–20% van de diameter, Ap tot 1,0–1,5×D en een spoed die je machine dynamisch aankan. Houd de voeding per tand constant en gebruik adaptieve voeding in krappe segmenten. Controleer altijd de spanen: korte, warme spanen wijzen op te weinig koeling of te hoge belasting, lange slierten op te weinig snede.
Welk gereedschap is geschikt voor helicoïdaal frezen?
Kies een stijve frees met goede spaanafvoer. Variabele spiraal en ongelijke vertanding werken mooi in staal en rvs, drie- of viersnijders presteren goed in aluminium. Zorg voor voldoende koelmiddel of lucht bij diepe kamers. Controleer fabrikantadviezen voor maximale axiale stap en minimale spiraalradius om microbreuk te voorkomen.
Kan ik helicoïdaal frezen in zachte materialen zoals aluminium of kunststof?
Ja, mits je de spaanafvoer en snijsnelheid beheerst. In aluminium werken scherpe, gepolijste snijkanten met hogere snijsnelheid en lagere Ae goed. In kunststof is koeling met lucht vaak beter om barsten te vermijden. Houd de spoed ruim genoeg zodat spanen niet vastlopen en reduceer trillingen door de Z-voeding stabiel te houden.
